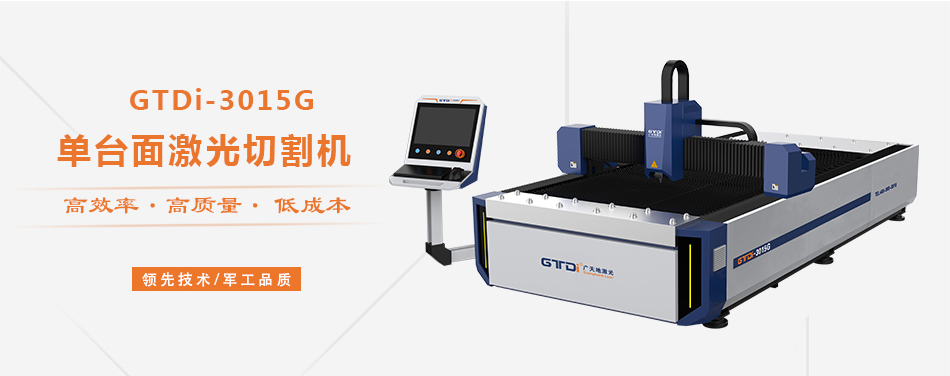

GTDi-3015G单台面光纤激光切割机

产品型号：GTDi-3015G/GTDi-4015G/GTDi-4020G/GTDi-6020G

定制支持:型号及配置等可按需求定制

最大运行速度：45m/mim

激光器功率：1000W-6000W（可选）

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册

1.龙门双驱动，采用进口齿条齿轮传动结构，优秀的切割性能及稳定性。

2.外光路免维护，易损件的消耗量极少。

3.整体布局紧凑，占地面积小，使用于各种行业的金属加工企业。

可切割各种金属板材,管材,主要使用于不锈钢、碳钢、锰钢、镀锌板、各种金属板、稀有金属等材质的快速切割。

广泛应用于：厨房电器、钣金机箱机柜、机械设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业。

材料	厚度（mm）	气体	500W	1000W	1500W	2000W	3000W
材料	厚度（mm）	气体	速度（m/min）	速度（m/min）	速度（m/min）	速度（m/min）	速度（m/min）
不锈钢	1	N₂	12	20	25	28	35
	2		2.7	6	8	10	13
	3		0.7	3	4.5	5	7
	4			1	1.5	3	5
	5			0.6	0.8	2	4
	6					1.5	3
	8					0.6	1.2
	10						0.8
碳钢	1	O₂	12	18	20	25	30
	2		3.5			6	10
	3		2	3	3.6	4.2	4.5
	4		1.5			3	3.5
	5		1.0			2.2	3.2
	6		0.8	1.5	1.4	1.8	2.4
	8			1.1	1.2	1.3	2
	10			0.8	1	1.1	1.1-1.3
	12				0.8	0.9	0.9-1.1
	14				0.65	0.8	0.8-0.9
	16				0.5	0.7	0.7-0.8
	20					0.4	0.55-0.65
	22						0.5-0.55
铝	1	N₂		18-20	18	20	25
	2			5	6	10	15
	3			1.5	2.5	4	8
	4				0.8	1.5	5
	5					0.9	3
	6					0.6	2
	8						0.8
黄铜	1	N₂		12	15	18	22
	2			2	5	8	12
	3			0.8	1.8	3	5
	4				1	1.3	3
	5					0.8	2
	6					0.4	1.3
	8						0.6

型号	GTDi-3015G	GTDi-4015G	GTDi-4020G	GTDi-6020G
加工范围	3000*1500mm	4000*1500mm	4000*2000mm	6000*2000mm
最大运行速度	45m/mim
最大加速度	0.8G
X/Y定位精度	±0.03mm
X/Y重复定位精度	±0.02mm
激光器功率	1000W-3000W（可选）
整机功率	<15KVA	<15KVA	<15KVA	<20KVA
工作电压	380V 50HZ
整机重量	2500KG	3000KG	3300KG	4000KG
外观尺寸	457031202000mm	550031202000mm	550035202000mm	773035202000mm
传动方式	精密齿条双驱

1、设备调试验收签字确认后，整机质量保证期为一年，包括一年的零部件保质期和服务，全国联保。

2、质保期内，我方在接到需方维修通知后， 24小时内响应，如有必要，48小时内拟派专业的技术服务工程师赶到现场处理设备故障，4个工作日内确保排除故障。

3、如果质保期内系统零部件出现质量问题，我公司将拟派最好的服务工程师将随时提供电话或现场服务质保期内；由于设备本身质量原因造成的任何损伤或损坏，我公司负责进行免费更换零件及服务，但常规消耗品（如光学镜片、喷嘴）以及属于用户违规操作责任事故者除外。

4、质保期外，我公司依然为需方提供广泛而优惠的技术支持及备件供应，包括优质的技术服务和价格优惠的备品备件供应；对所提供产品提供终身维护服务，并随时提供设备相关的日常咨询与指导，设备改进及维修技术方面的信息及资料。

5、我公司备有充足的备件、配件，可及时向需方提供技术服务和备件服务，满足设备维修需要。

6、我公司定期安排项目工程师到用户现场进行免费技术回访服务。

7、我公司满足买方在3年内开发新品种和利用新技术过程中，免费提供有关技术服务及技术支持（如提供软件升级）。
