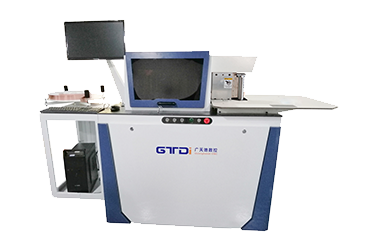

GTDi-160工业级高速平板弯字机

产品型号:GTDi-160

加工高度:10-160mm

加工材料:不锈钢、镀锌板、铁皮、铝等金属平板材料

外型尺寸:2200mm*700mm*1550mm

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册

  设备优势:

  1. 采用双刀式交替拍弧机构及专利加装式挤弧结构,使能切换自如,无缝对接,换料无需重新调试,使弯弧弧度更小,应对复杂字体的加工。

  2. 可基于材料硬度实现拍弧机构与挤弧机构间的切换,加工效率成倍增加。

  3. 刨刀系统实现自动调节切割深度,操作简易。

  4. 刨刀采用硬质合金成品刀粒,成本低、切割稳定、美观,刀粒含多个刀尖可单独使用且免维护免研磨,基本实现设备零费用运行。刨刀系统自动对刀,免调试切割深浅。

  5. 丝杠加双方轨四滑块定位传动,力度更大,切割更稳定。

  6. 大功率伺服系统控制、精度高、速度快、扭矩大,提高做字效率。

  7. 带有长度闭环控制系统,长度精度软件控制,误差≤0.1mm。

  8. 独立托料架,保证设备送料稳定性。

  9. 整机镀硬铬,耐磨耐腐蚀。

  10. 软件系统简单,易学,便于操作,专业、高效周到的全程服务。



型号GTDi-160
加工高度10-160mm
加工材料不锈钢、镀锌板、铁皮、铝等金属平板材料
挤圆半径R=7MM
拍圆半径R≥3.5MM
内外角距离3mm
材料厚度0.3-1.2mm
整机功率2000W
长度精度0.2mm/M
送料扭矩>48Nm
开槽扭矩峰值>80Nm
弯弧扭矩峰值>240Nm
外型尺寸2200mm*700mm*1550mm
净重350kg
电源AC220V
工作气压0.4-0.8mpa





1、设备调试验收签字确认后,整机质量保证期为一年,包括一年的零部件保质期和服务,全国联保。


2、质保期内,我方在接到需方维修通知后, 24小时内响应,如有必要,48小时内拟派专业的技术服务工程师赶到现场处理设备故障,4个工作日内确保排除故障。


3、如果质保期内系统零部件出现质量问题,我公司将拟派最好的服务工程师将随时提供电话或现场服务质保期内;由于设备本身质量原因造成的任何损伤或损坏,我公司负责进行免费更换零件及服务,但常规消耗品以及属于用户违规操作责任事故者除外。
