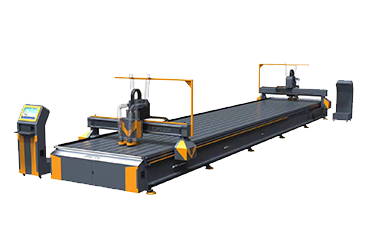

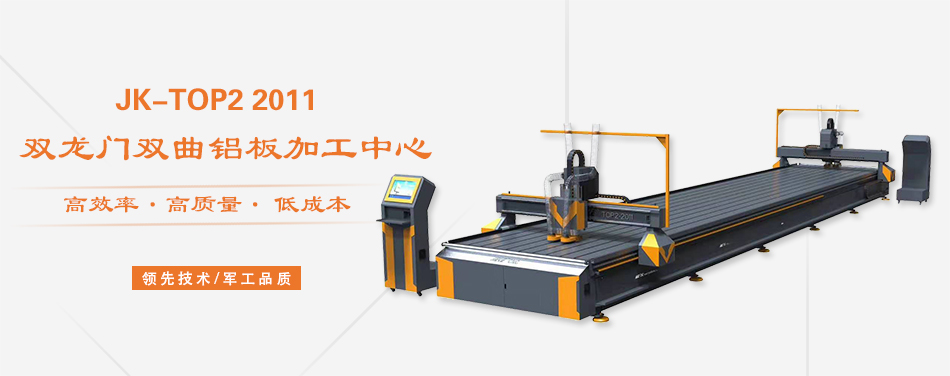

杰克-2011双龙门双曲铝板加工中心

产品型号:JIEKE-TOP2 2011

工作幅面:2000*11000mm

空程速度:200m/mim

加工速度:6-16m/mim

应用行业:铝单板、铝幕墙、铝天花、铜板、氟碳喷涂板、蜂窝板等板材的表面加工(浮雕、镂花、切割、倒角、三维深加工)。

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册



  1.重型床身,不易变形,高速运行加工时机器不抖动,产品的加工面光滑且不易断刀.

  2.加工速度快、不伤材料、精度高、加工后工件无油污、光洁平滑度好.

  3.一个工作台上有两个龙门,两个龙门上的主轴可以同时进行工作,相当于两台雕刻机共用一个工作台,一台顶两台!


  说起这个双龙门雕刻机,可能对雕刻机接触不深的客户都不太了解。正常情况下,雕刻机都是一个龙门。如果进行大批量的加工,同时加工的工件尺寸较小,主轴所需的行程不是很大,可以选择使用双龙门。也就是在一个工作台上有两个龙门,两个工作台上的主轴可以同时进行工作。相当于两台雕刻机共用一个工作台,一台顶两台!实现了一机多用,可以同时加工不同的工艺,节约了资金、节约了场地和人工。


  像双龙门的雕刻机一般都是用过几年雕刻机的老客户会比较喜欢,一方面是这些客户的生产规模都需要扩大,生产效率需要提升,所以要上新机器,另外一方面肯定也要控制成本,同时要保证质量。




  专业适用于铝单板、铝幕墙、铝天花、铜板、氟碳喷涂板、蜂窝板等板材的表面加工(浮雕、镂花、切割、倒角、三维深加工)。

  两台雕刻机共用一个工作台,一台顶两台!实现了一机多用,可以同时加工不同的工艺,节约了资金、节约了场地和人工。


型号
JIEKE-TOP2 2011
工作幅面2000*11000mm
空程加工速度200m/mim
加工速度6-16m/mim
重复定位精度±0.025mm
主轴功率7.5KW
主轴转速6000-24000RPM
工作电压220V/380V ±5%  50HZ
整机重量5100KG
外观尺寸11900*3000*2000mm



序号

配件名称

数量

备注

1

2011机器

一台


2

7.5kw自动换刀主轴

四个


3

富凌变频器

四个


4

台达伺服电机

8个+4个抱闸


5

左右电机罩

各2个


6

机头盖钣金

四个


7

出厂铭牌、型号牌、贴纸

各二个

贴在龙门上

8

吸尘罩

四个

安装在主轴上

9

喷雾装置.润滑系统

各四个

安装在主轴上

10

油壶

二个

安装在龙门上

11

控制柜

二个


12

自动上料轮

二个


13

工具箱

二个


14

压板

32套

工具箱里

15

工业冷水机CW-3000

四个


16

铝板刀

3mm四支,4mm四支,6mm八支,8mm八支

工具箱里

17

维宏95A系统带手轮

2套

控制柜里

18

夹胆

∮4,∮1/8,∮6,∮8,∮12 各四个

工具箱里

19

刀柄

八个

工具箱里

20

螺母

四个

安装在设备上

21

扳手

SK16、13-17各二把

工具箱里

22

脚垫(铁﹠胶)、螺杆、螺帽

各8个


23

4*10螺丝

10个

工具箱里

24

5*10螺丝

10个

工具箱里

25

6*25螺丝

8个

工具箱里


1、设备调试验收签字确认后,整机质量保证期为一年,包括一年的零部件保质期和服务,全国联保。


2、质保期内,我方在接到需方维修通知后, 24小时内响应,如有必要,48小时内拟派专业的技术服务工程师赶到现场处理设备故障,4个工作日内确保排除故障。


3、如果质保期内系统零部件出现质量问题,我公司将拟派最好的服务工程师将随时提供电话或现场服务质保期内;由于设备本身质量原因造成的任何损伤或损坏,我公司负责进行免费更换零件及服务,但常规消耗品以及属于用户违规操作责任事故者除外。
