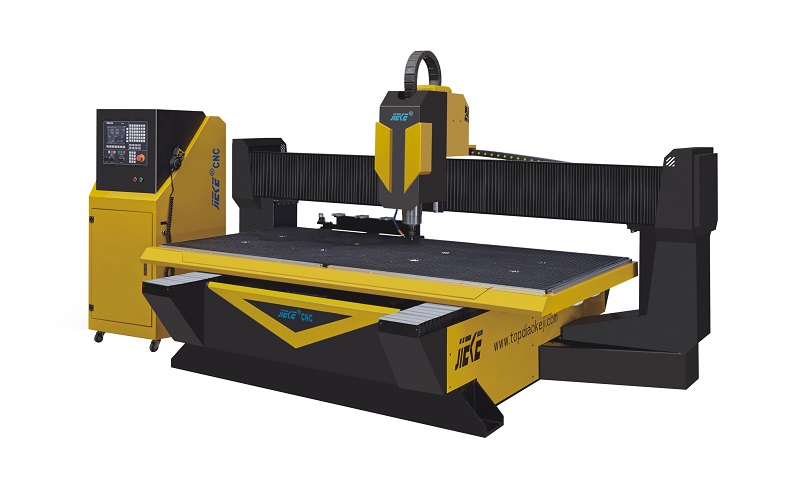

杰克2513M大理石床身高光机

型号:JIEKE-2513M

工作幅面:1300*2500mm

空程加工速度:35m/mim

重复定位精度:±0.025mm

主轴功率:7.5KW


定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册

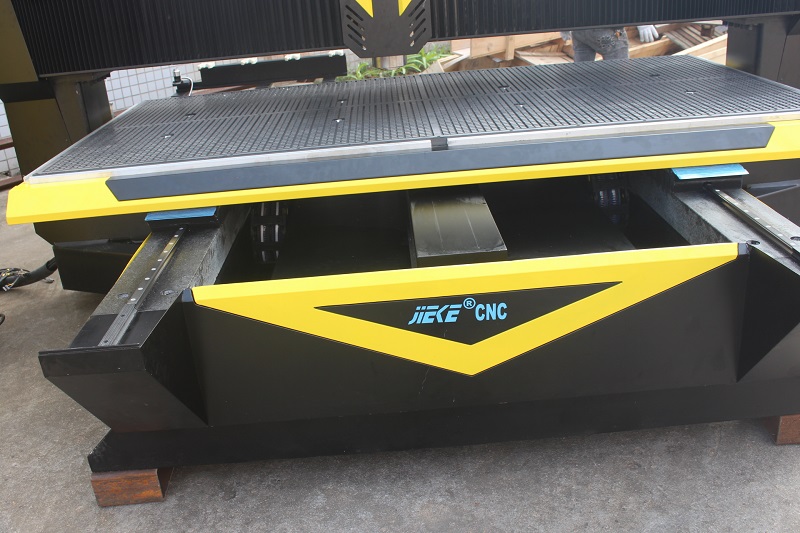

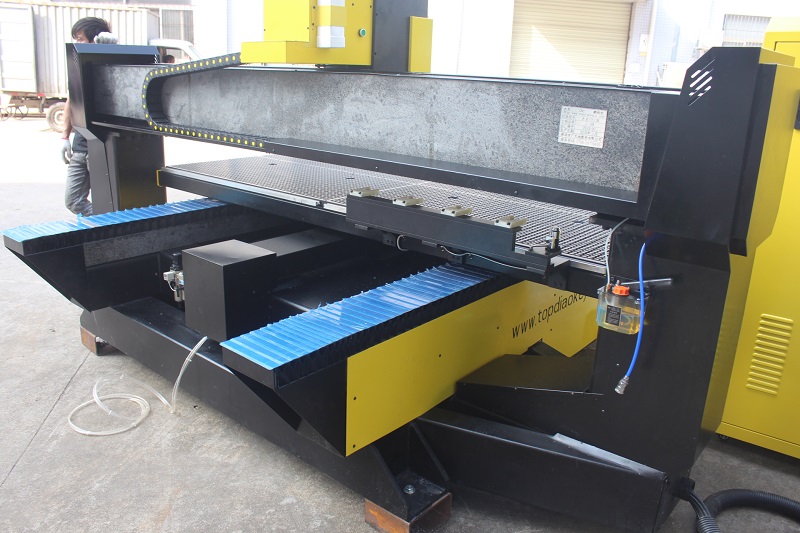

1、采用纯天然花岗大理石作为机器床身,具有精度高、稳定性好、强度大、硬度高、不生锈耐酸碱、寿命长等优点。


2、采用日本安川伺服,台湾PMI导轨,台湾TBI丝杆等配件,精度高,速度快。


3、可配置9KW意大利风冷HSD主轴,切割能力强,使用寿命长。


型号
JIEKE-2513M
工作幅面1300*2500mm
空程加工速度35m/mim
重复定位精度±0.025mm
主轴功率7.5KW
主轴转速6000-24000RPM
工作电压220V/380V ±5%  50HZ
整机重量3500KG
外观尺寸3800*2700*2000mm



序号

配件名称

数量

备注

1

2513M机器


2

7.5kw主轴

1


3

维宏NK260系统

一套


4

出厂、型号牌、贴纸

各1

龙门

5

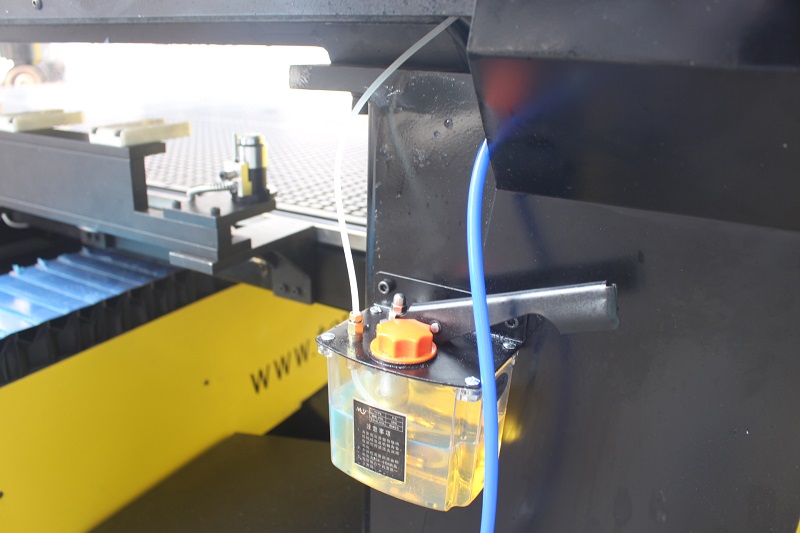

油壶

1个

安装在龙门

6

左右电机

各1个


7

独立控制柜

1个


8

自动上料轮

1个


9

工具箱

1个


10

工业冷水机


11

夹胆

∮4, ∮1/8, ∮6, ∮8 , ∮12 各一个

工具箱

12

螺母

1个

安装在设备上

13

扳手

SK16、 13 各一把

工具箱

14

刀柄

四个

工具箱

15

压板

八套

工具箱

16

脚垫(铁﹠胶).螺杆. 螺帽

各6个

工具箱

17

5.5kw风循环真空泵

1台


18

真空泵

1台


19

消声器

1个


20

过滤器

1个


21

过滤网

1个


22

减压阀

1个


23

欠相保护开关

1个


24

50外牙直接(铁)

2个


25

50三通(铁)

1个


26

50弯头(铁)

1个


27

PVC 70内牙接头

1个


28

PVC 70转50接头

1个


29

PVC 70管子 长150

2个


30

PVC 50管子 长150

1个


31

一米70软管

1条


32

五米3*2.5电线

1条


33

4*10螺丝

20个


34

5*10螺丝

10个


35

6*25螺丝

8个


36

套装刀

一盒

工具箱

37

迷你

一支

工具箱


1、免费上门及设备安装、调试及培训。

2、机器设备的质保期为一年,并终身维护。

3、维修期间,24小时及时上门服务。

培训介绍:

1、对机器的使用操作。

2、画图软件培训。

3、机器日常保养常识。

4、机器简维修小常识。

对各种材料切割、雕刻,机器的参数及刀具的使用。
