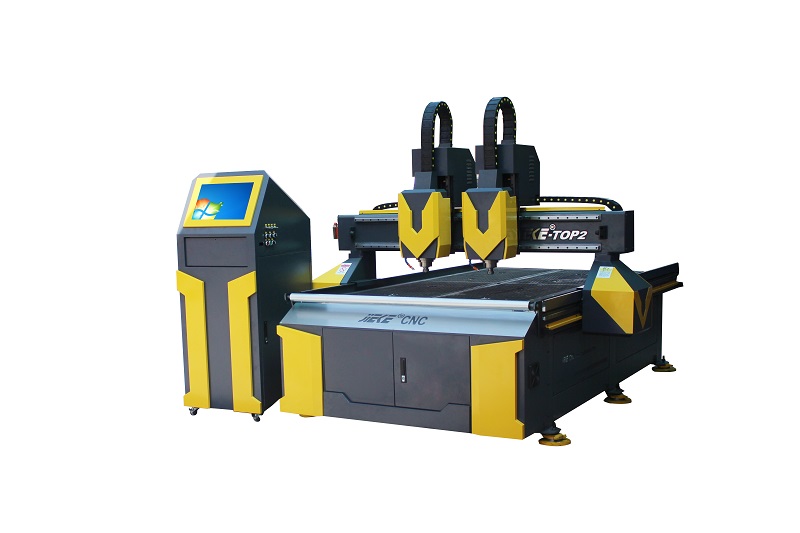

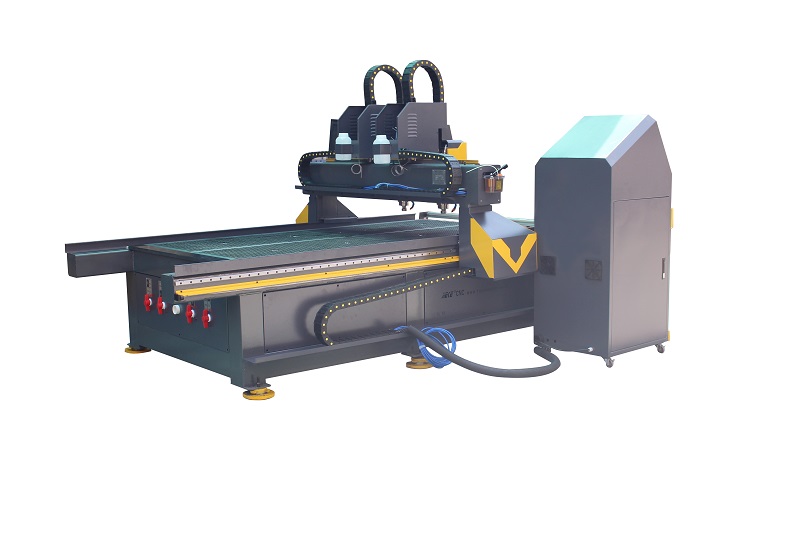

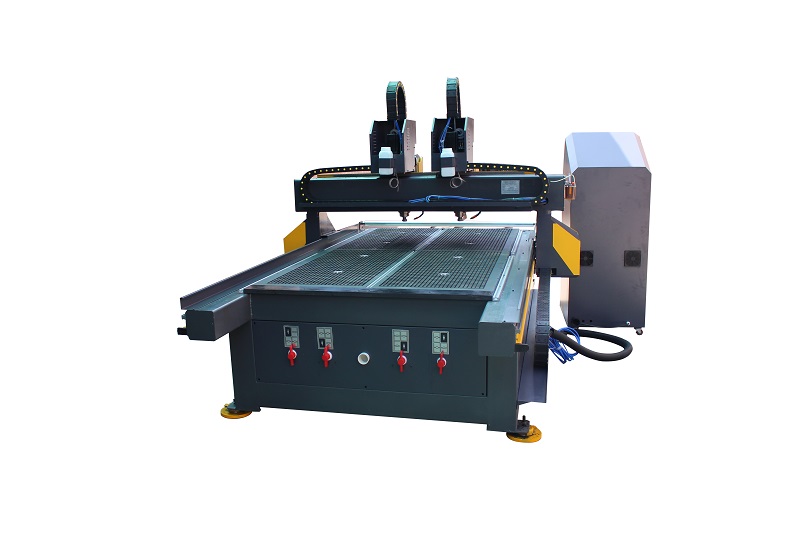

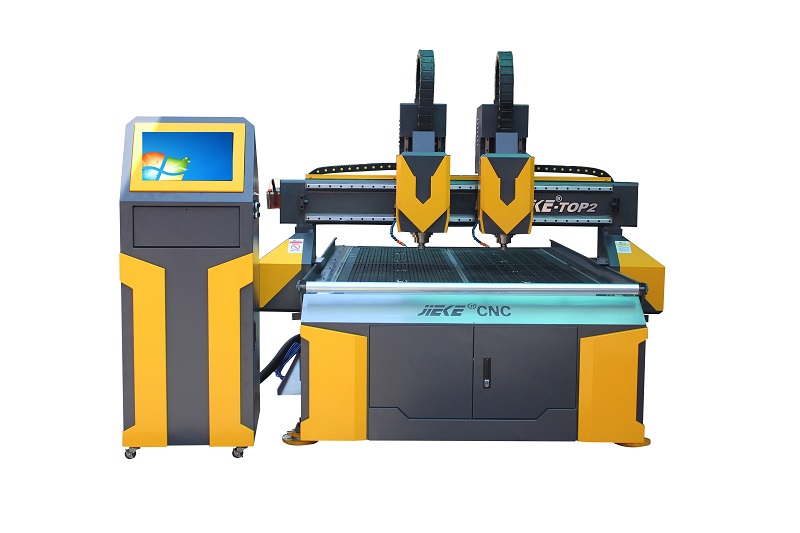

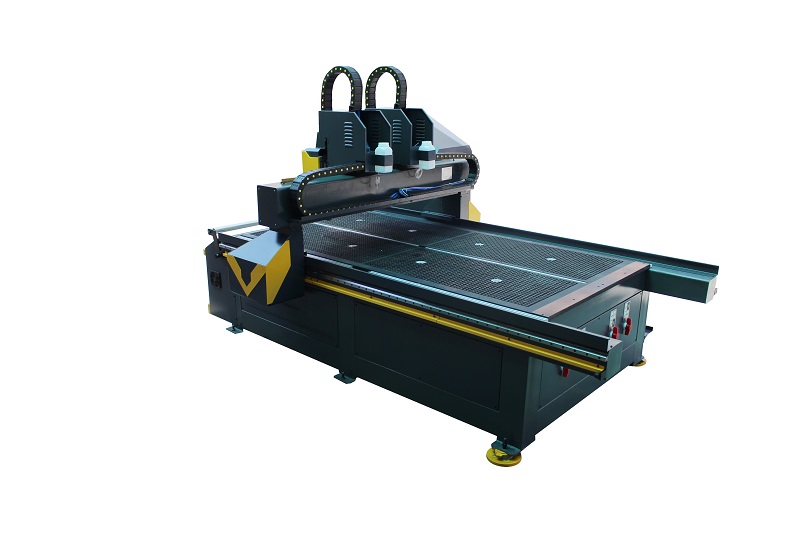

杰克TOP2双Z向广告雕刻机

产品型号:JIEKE-TOP2-2Z

加工行程:1300mm*1300mm

空程速度:30m/min

主轴功率:5.5KW(双 Z 向两个)

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册


1、采用台湾进口PMI、导轨,Z向台湾 TBI 精密滚珠丝杆,高精度,耐磨损。

2、采用150*150mm的10+5(导轨面加厚)毫米厚巨型钢架结构,床身经龙门铣精加工。钢性好,床身稳定牢固,不易变形。

3、采用台湾台达全伺服高品质电机,噪音小,速度快,稳定性好。

4、配置独立控制柜,确保搬运及使用和售后的方便。同时有效保护电器元件,避免因操作带来的振动。

5、速度快,切割20mm亚克力可达 15000mm/min. 铜、铝可达2000-3000mm/min.

6、Y轴使用双电机驱动,保证机床的稳定运行,提高机器工作效率。

7、采用上海维宏控制系统,带有断点记忆功能。简单易学,操作方便。

8、采用高质量电器元件及开关,减少使用故障,安全高效生产。

9、机器外壳钣金全部采用喷塑工艺,不掉色,耐刮。

10、专业用于铝板等软金属加工。


型号参数配置






JIEKE-TOP2-2Z

机床尺寸:1800mm*2000mm导轨:PMI (台湾进口)
加工行程:1300mm*1300mm传动:X.Y 轴齿条齿轮,Z 向丝杆
空程速度:30m/min
主轴:江苏荣华水冷 5.5KW
主轴转速:6000-24000RPM电机:台湾台达电机(Y 轴双电机驱动)
Z 轴行程:≥200mm变频器:富凌变频器
主轴功率:5.5KW(双Z向两个)控制系统:上海维宏系统
重复定位精度:0.025mm控制方式:电脑
电压:AC220V/380V 50-60Hz冷却方式:水冷
整机重量:1500KG
台面:不锈钢水槽加铝型材含喷雾装置、润滑装置



序号

配件名称

数量

1

工具箱

2

水箱

3

电控柜

4

水泵

一个

5

真空泵

6

脚垫(铁胶)


1、免费上门及设备安装、调试及培训。

2、机器设备的质保期为一年,并终身维护。

3、维修期间,24小时及时上门服务。

培训介绍:

1、对机器的使用操作。

2、画图软件培训。

3、机器日常保养常识。

4、机器简维修小常识。

对各种材料切割、雕刻,机器的参数及刀具的使用。
