1、采用气缸压板器、材料夹持方便，牢固；
2、采用台湾直线方形导轨，承重力大、运行稳定、精度高、使用寿命长；

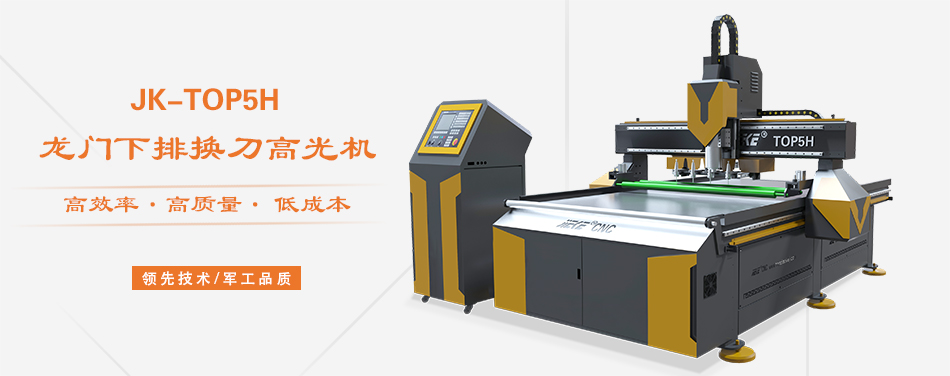

3、龙门下排换刀配合气缸式压板，切割方便，可适用于小工件切割。
| 型号 | JIEKE-TOP5H |
| 工作幅面 | 1300*2500mm |
| 空程加工速度 | 30m/mim |
| 重复定位精度 | ±0.025mm |
| 主轴功率 | 7.5KW |
| 主轴转速 | 6000-24000RPM |
| 工作电压 | 220V/380V ±5% 50HZ |
| 整机重量 | 1500KG |
| 外观尺寸 | 2930*3470*2000mm |
序号 | 配件名称 | 数量 | 备注 |
1 | TOP5H机器 | 一台 | |
2 | 7.5kw换刀主轴 | 1个 | |
3 | 维宏NK260系统 | 一套 | |
4 | 出厂铭牌、型号牌、贴纸 | 各1个 | 贴在龙门上 |
5 | 油壶 | 1个 | 安装在龙门上 |
6 | 左右电机罩 | 各1个 | |
7 | 独立控制柜 | 1个 | |
8 | 自动上料轮 | 1个 | |
9 | 工具箱 | 1个 | |
10 | 工业冷水机 | 个 | |
11 | 夹胆 | ∮4, ∮1/8, ∮6, ∮8 , ∮12 各一个 | 工具箱里 |
12 | 螺母 | 1个 | 安装在设备上 |
13 | 扳手 | SK16、 13 各一把 | 工具箱里 |
14 | 刀柄 | 四个 | 工具箱里 |
15 | 压板 | 八套 | 工具箱里 |
16 | 脚垫（铁﹠胶）.螺杆. 螺帽 | 各6个 | 工具箱里 |
17 | 5.5kw风循环真空泵 | 1台 | |
18 | 真空泵 | 1台 | |
19 | 消声器 | 1个 | |
20 | 过滤器 | 1个 | |
21 | 过滤网 | 1个 | |
22 | 减压阀 | 1个 | |
23 | 欠相保护开关 | 1个 | |
24 | 50外牙直接（铁） | 2个 | |
25 | 50三通（铁） | 1个 | |
26 | 50弯头（铁） | 1个 | |
27 | PVC 70内牙接头 | 1个 | |
28 | PVC 70转50接头 | 1个 | |
29 | PVC 70管子 长150 | 2个 | |
30 | PVC 50管子 长150 | 1个 | |
31 | 一米70软管 | 1条 | |
32 | 五米3*2.5电线 | 1条 | |
33 | 4*10螺丝 | 20个 | |
34 | 5*10螺丝 | 10个 | |
35 | 6*25螺丝 | 8个 | |
36 | 套装刀 | 一盒 | 工具箱里 |
37 | 迷你刀 | 一支 | 工具箱里 |
1、免费上门及设备安装、调试及培训。
2、机器设备的质保期为一年，并终身维护。
3、维修期间，24小时及时上门服务。
培训介绍：
1、对机器的使用操作。
2、画图软件培训。
3、机器日常保养常识。
4、机器简维修小常识。
对各种材料切割、雕刻，机器的参数及刀具的使用。
