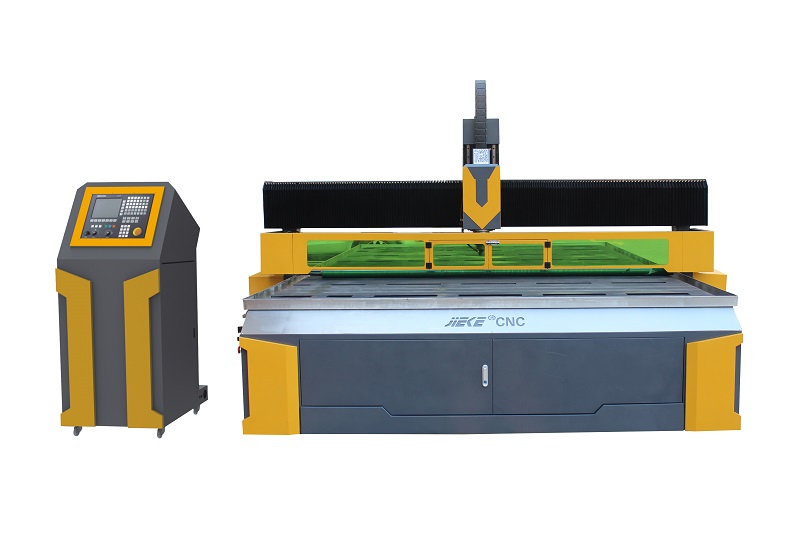

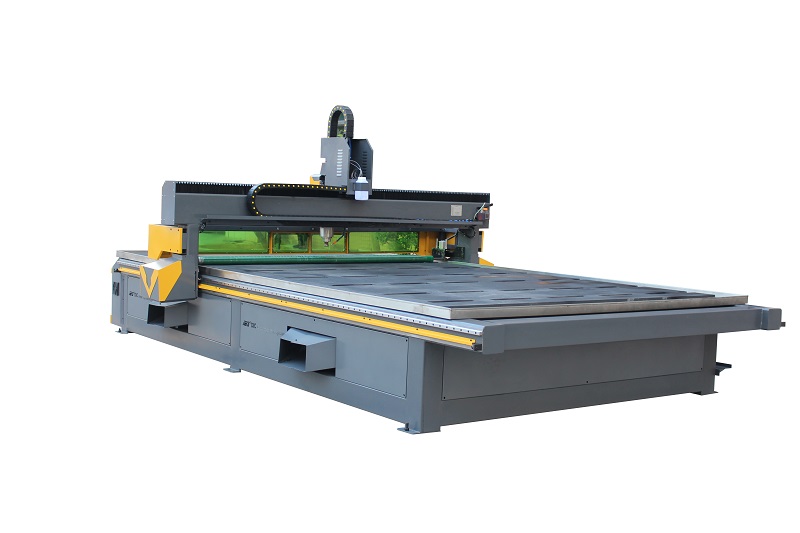

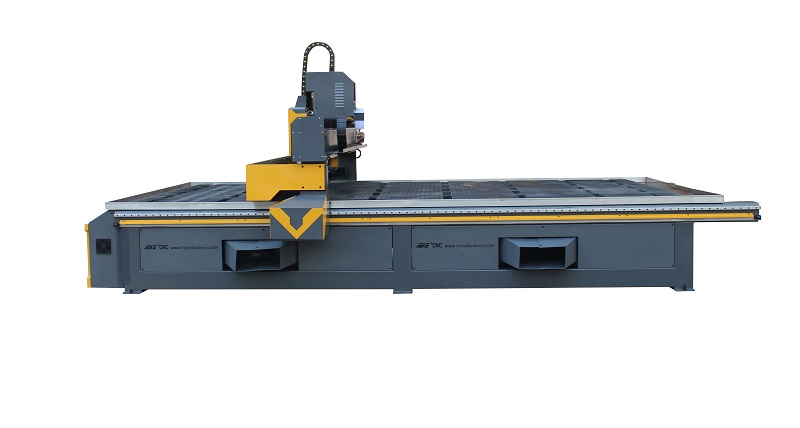

杰克2545大型铝板雕刻机

产品型号:JK-2545

工作幅面:2500*4500mm

空程加工速度:50m/mim

加工速度:1.5-4m/mim

重复定位精度:±0.025mm

主轴功率:5.5KW/7.5KW

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册



导轨:原装台湾进口银泰PMI直线方形导轨

X,Y轴传动 :YYC特高精密研磨斜齿

Z轴传动:原装台湾进口TBI自动消隙双螺母滚珠丝杠 电机 原装台湾进口台达伺服电机(Y 轴双驱)

变频器: 富凌变频器

台面配置 3mm厚T型铝型材+PVC台面,配不锈钢水槽

润滑系统 含喷雾装置、自动润滑系统,机身配润滑油轨道防止漏油浪费

控制系统 便捷式维宏控制系统(不配电脑)

冷却方式   水冷(配置水箱和水冷电机)


此设备是一款针对铝单板行业的综合性加工中心,它具备以下优点:

1. 切割速度快,运行速度80米每分钟,加工速度5米每分钟。

2. 切割表面光洁度高

3. 减少设备成本投入,

4. 耗材费用低,每小时用电量为2.5度,刀具使用成本低每支刀具大约可加工3000米

5. 节省人工,减少加工工序

6. 精度高,加工精度正负十个丝误差以内。




  应用行业:铝单板异形下料、铝型材切割、铜铝门窗镂空、火车地铁地板制作、汽车飞机等重型机械零配件加工;工业领域加工、工业线切割、全铝橱柜制造、玩具礼品行业、幕墙装饰装潢行业。


  可加工材质:铝单板、铝幕墙板、铝型材,氟碳喷涂板,铝塑板;有机亚克力板,工程硬材料,铜以及合成金属等。


  加工工序:异形下料、切割、镂空、浮雕、开槽、倒角、打孔、铣平面等多种功能。


型号
JK-2545
工作幅面2500*4500mm
空程加工速度50m/mim
加工速度1.5-4m/mim
重复定位精度±0.025mm
主轴功率5.5KW/7.5KW
主轴转速6000-24000RPM
工作电压220V/380V ±5%  50HZ
整机重量2500KG
外观尺寸5400*3200*2000mm



1、免费上门及设备安装、调试及培训。

2、机器设备的质保期为一年,并终身维护。

3、维修期间,24小时及时上门服务。

培训介绍:

1、对机器的使用操作。

2、画图软件培训。

3、机器日常保养常识。

4、机器简维修小常识。

对各种材料切割、雕刻,机器的参数及刀具的使用。
