  • 杰克TOP3铜铝切割机
  • JK-TOP3-1

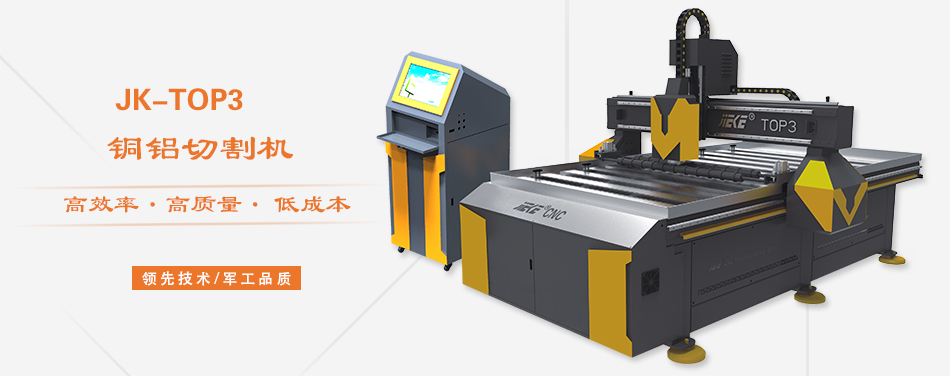

杰克TOP3铜铝切割机

产品型号:JIEKE-TOP3

工作幅面:1300*2500mm

空程加工速度:30m/mim

重复定位精度:±0.025mm

主轴功率:5.5KW

定制咨询 400-900-8910

产品详情

技术参数

视频介绍

客户案例

应用

随机配件

售后服务

保养手册



1、采用气缸压板器、材料夹持方便,牢固。


2、采用台湾直线方形导轨,承重力大、运行稳定、精度高、使用寿命长。


3、Y轴采用双驱电机,配合大功率切削主轴,使雕刻速度大幅度提高,相当于同类设备的3-5台工作效率。



型号JIEKE-TOP3
工作幅面1300*2500mm
空程加工速度30m/mim
重复定位精度±0.025mm
主轴功率5.5KW
主轴转速6000-24000RPM
工作电压220V/380V ±5%  50HZ
整机重量1400KG
外观尺寸2930*3270*2000mm



序号

配件名称

数量

备注

1

TOP3机器


2

5.5kw自动换刀主轴

一个


3

富凌变频器

四个


4

台达伺服电机

8+4抱闸


5

左右电机

2


6

机头盖钣金


7

出厂、型号牌、贴纸

各二

龙门

8

吸尘罩

安装在主轴

9

喷雾装置.润滑系统

安装在主轴

10

油壶

二个

安装在龙门

11

控制柜

一个


12

自动上料轮

一个


13

工具箱

一个


14

压板

32

工具箱

15

工业冷水机CW-3000

四个


16

铝板

3mm,4mm四支,6mm八支,8mm

工具箱

17

广天地软件

1


18

夹胆

4,∮1/8,∮6,∮8,∮12 各四个

工具箱

19

刀柄

八个

工具箱

20

螺母

四个

安装在设备上

21

扳手

SK1613-17各二把

工具箱

22

脚垫(铁﹠胶)、螺杆、螺帽

6


23

4*10螺丝

10

工具箱

24

5*10螺丝

10

工具箱

25

6*25螺丝

8

工具箱


1、免费上门及设备安装、调试及培训。

2、机器设备的质保期为一年,并终身维护。

3、维修期间,24小时及时上门服务。

培训介绍:

1、对机器的使用操作。

2、画图软件培训。

3、机器日常保养常识。

4、机器简维修小常识。

对各种材料切割、雕刻,机器的参数及刀具的使用。
