光纤激光切割机反射镜发热的调整方法

发布时间:2020-04-14 浏览:120次 责任编辑:广天地数控

    随着激光切割机激光器在工业加工领域的应用范围不断扩展,高功率光纤激光器也有了更大的需求。在更高功率的激光器应用中,就会出现一系列新问题,从而影响激光切割机加工的稳定性,比如热透镜效应。



    什么是热透镜效应?


    由于光学元件质量差、脏污、损坏等原因造成对激光吸收率增大,光学元件受激光束连续较长时间照射后,温度升高产生热变形,进而引起透过型光学元件的折射率和反射型光学元件的反射方向发生变化。热透镜效应会改变激光焦点(束腰)的位置,进而影响应用效果。


    由于透过型光学元件对激光吸收率更高,温度上升更大,因此热透镜效应更明显。接下来主要针对不同激光应用设备中,易出现热透镜问题的光学元件做分析。


    热透镜效应在激光应用中的影响


    功率越高、加工高反材料,光学元件受热膨胀越迅速,热透镜越明显;产生热透镜效应时,光学元件受热膨胀,出现聚焦能力变强,聚焦光斑尺寸变小,焦距和焦深变短现象。这些现象的产生,最终会造成激光加工不稳定,影响激光加工效果。


    对切割的影响


   (1)不锈钢切割:不锈钢切割时,热透镜效应会造成切割面不一致,挂渣越来越多,甚至出现切割不断问题。


   (2)碳钢切割:碳钢切割时,热透镜效应会造成底部熔渣越来越多,切割不断问题。


    热透镜效应解决办法

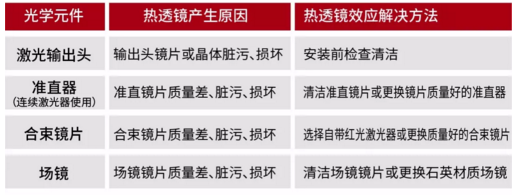

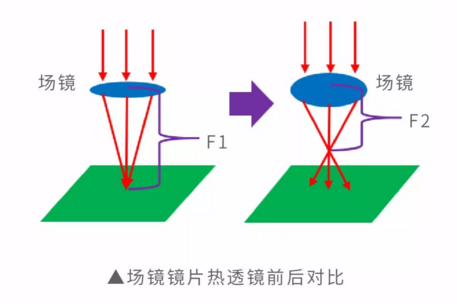

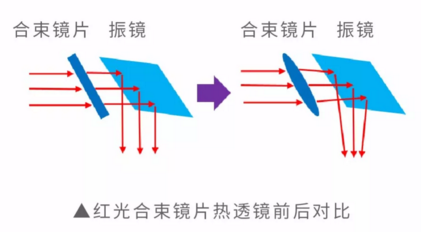

    1、振镜头加工设备不同光学元件镜片产生热透镜效应的解决方法:

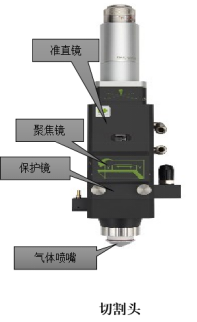

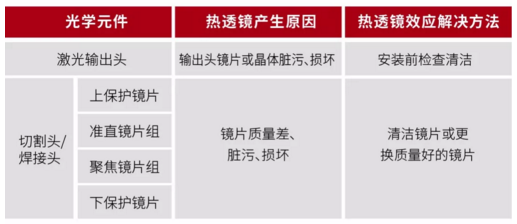

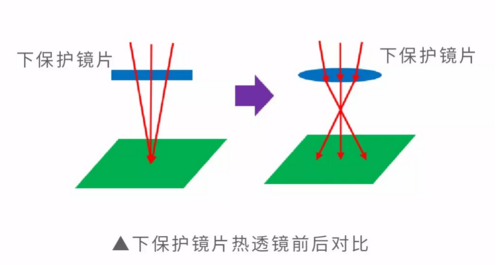

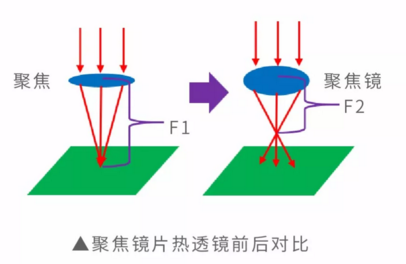

    2、切割头/焊接头加工设备不同光学元件镜片产生热透镜效应的解决方法:
