光纤激光切割机的组成部分一览

发布时间:2020-04-27 浏览:14次 责任编辑:广天地数控

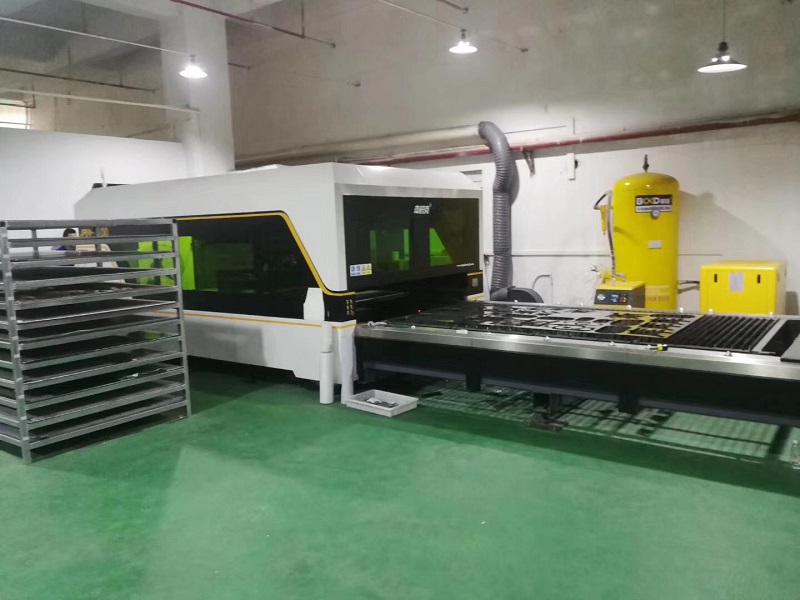

    光纤激光切割机系统由激光发生器、光束传输组件、工作台(机床)、微机数控柜、冷却器和计算机(硬件和软件)等部分组成。


    1、机床主机部分:激光切割机机床部分,实现X、Y、Z轴的运动的机械部分,包括切割工作平台。用于安放被切割工件,并能按照控制程序正确而精准的进行移动,通常由伺服电机驱动。


    2、激光发生器:产生激光光源的装置。对于激光切割的用途而言,除了少数场合采用YAG固体激光器外,绝大部分采用电-光转换效率较高并能输出较高功率的CO2气体激光器。由于激光切割对光束质量要求很高,所以不是所有的激光器都能用作切割的。


    3、外光路:折射反射镜,用于将激光导向所需要的方向。为使光束通路不发生故障,所有反射镜都要保护罩加以保护,并通入洁净的正压保护气体以保护镜片不受污染。一套性能良好的透镜会将一无发散角的光束聚焦成无限小的光斑。


    4、数控系统:控制机床实现X、Y、Z轴的运动,同时也控制激光器的输出功率。


    5、稳压电源:连接在激光器,数控机床与电力供应系统之间。主要起防止外电网干扰的作用。


    6、切割头:主要包括腔体、聚焦透镜座、聚焦镜、电容式传感器和辅助气体喷嘴等零件。切割头驱动装置用于按照程序驱动切割头沿Z轴方向运动,由伺服电机和丝杆或齿轮等传动件组成。



    7、操作台:用于控制整个切割装置的工作过程。


    8、冷水机组:用于冷却激光发生器。冷却水把多余的热量带走以保持激光发生器的正常工作。冷水机组还对机床外光路反射镜和聚焦镜进行冷却,以保证稳定的光束传输质量,并有效防止镜片温度过高而导致变形或炸裂。


    9、气瓶:包括激光切割机工作介质气瓶和辅助气瓶,用于补充激光震荡的工业气体和供给切割头用辅助气体。


    10、空压机、储气罐:提供和存储压缩空气。


    11、空气冷却干燥机、过滤器:用于向激光发生器和光束通路供给洁净的干燥空气,以保持通路和反射镜的正常工作。


    12、抽风除尘机:抽出加工时产生的烟尘和粉尘,并进行过滤处理,使废气排放符合环境保护标准。


    13、排渣机:排除加工时产生的边角余料和废料等。
